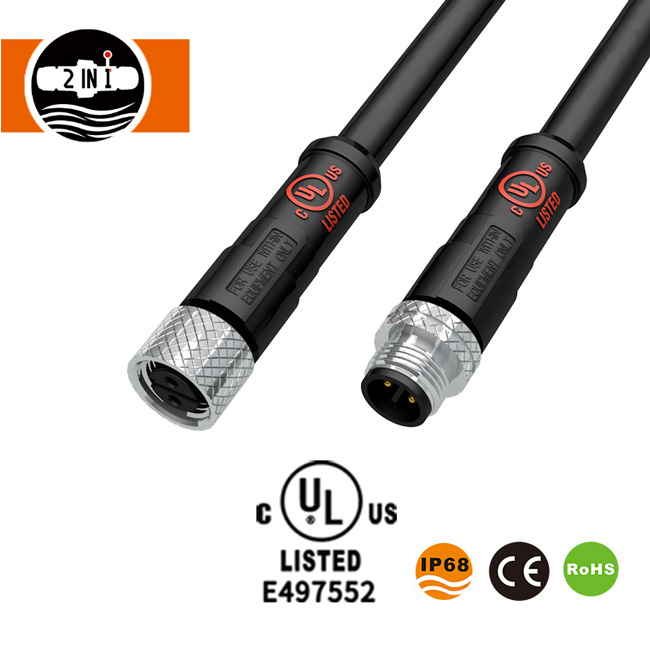

M12 UL জলরোধী তারের সংযোগকারী

HuaYi-FaDa M12 UL ওয়াটারপ্রুফ কেবল সংযোগকারীর বৈশিষ্ট্যগুলি IP68 সুরক্ষা, 2-পিন থেকে 5-পিন কনফিগারেশন এবং কাস্টমাইজযোগ্য তারের ধরন এবং দৈর্ঘ্য সহ মোল্ডেড তারের সমাবেশ রয়েছে৷ শিল্প অটোমেশন, বহিরঙ্গন আলো এবং সামঞ্জস্যপূর্ণ বৈদ্যুতিক সরঞ্জামের জন্য ডিজাইন করা, SQ12 সিরিজ 5-10A রেটযুক্ত বর্তমান, 300V AC অপারেশন এবং -40°C থেকে +105°C পর্যন্ত তাপমাত্রা সমর্থন করে। OEM/ODM কাস্টমাইজেশন এবং নমুনা পরিষেবা উপলব্ধ।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

হুয়াই-ফাদাM12 UL জলরোধী তারের সংযোগকারীশিল্প এবং বহিরঙ্গন পরিবেশে ব্যবহৃত বৈদ্যুতিক সরঞ্জামগুলির জন্য একটি ছাঁচযুক্ত তারের সমাবেশ, একাধিক পিন কনফিগারেশন এবং IP68 সুরক্ষা একত্রিত করে। SQ12 সিরিজ স্বর্ণ-ধাতুপট্টাবৃত কপার-অ্যালয় পরিচিতি এবং একটি UL94 V-0-রেটেড হাউজিং উপাদান সহ কাস্টমাইজ করা তারের প্রকার এবং দৈর্ঘ্য সমর্থন করে।

সুবিধা

ইন্টিগ্রেটেড তারের সমাবেশ

SQ12 সংযোগকারী তার তারের সাথে ঢালাই করা হয়, সংযোগকারীর প্রান্তে পৃথক তারের প্রয়োজনীয়তা দূর করে। তারের ধরন এবং দৈর্ঘ্য সরঞ্জাম লেআউট এবং ইনস্টলেশন প্রয়োজনীয়তা মেলে কাস্টমাইজ করা যেতে পারে।

M12 UL Waterproof Cable Connector molded cable assembly

একাধিক পিন কনফিগারেশন

2-পিন, 3-পিন, 4-পিন এবং 5-পিন সংস্করণে উপলব্ধ, সংযোগকারীটি বিভিন্ন বৈদ্যুতিক সংযোগ ব্যবস্থাকে মিটমাট করে। বৃত্তাকার নকশা একটি কমপ্যাক্ট সমাবেশে পরিচিতি এবং তারের সংযোগকে একীভূত করে।

স্বর্ণ-ধাতুপট্টাবৃত পরিচিতি নকশা

সোনার প্রলেপ সহ তামা-খাদ যোগাযোগগুলি পরিবাহী ইন্টারফেস প্রদান করে। নির্দিষ্ট যোগাযোগ প্রতিরোধের 5 mΩ এর নিচে, এবং নিরোধক প্রতিরোধের 500 MΩ ছাড়িয়ে গেছে।

IP68 সুরক্ষা এবং শিখা প্রতিরোধ

সংযোগকারীটিতে একটি IP68 রেটিং এবং সিলিকন সিলিং উপাদান রয়েছে। এর আবাসন এবং অন্তরক অংশগুলি উচ্চ-কার্যক্ষমতা সম্পন্ন ইঞ্জিনিয়ারিং প্লাস্টিক ব্যবহার করে, যেখানে UL94 V-0 শিখা প্রতিরোধের নির্দিষ্ট করা আছে। অপারেটিং তাপমাত্রা পরিসীমা -40 ° C থেকে +105 ° C।

SQ12 প্রযুক্তিগত বিশেষ উল্লেখ

প্যারামিটার	স্পেসিফিকেশন
পণ্যের নাম	M12 UL জলরোধী তারের সংযোগকারী
মডেল	SQ12
সংযোগের ধরন	ঢালাই তারের সমাবেশ
তারের কাস্টমাইজেশন	তারের ধরন এবং দৈর্ঘ্য
পিন বিকল্প	2-পিন, 3-পিন, 4-পিন, 5-পিন
রঙ	কালো
সংযোগ বাদাম	ধাতু
জলরোধী রেটিং	IP68
তারের পরিমাপক যন্ত্র	18-22 AWG
তারের ব্যাস	4.0-8.0 মিমি
রেট করা বর্তমান	5-10 ক
অপারেটিং ভোল্টেজ	300 V AC RMS
ভোল্টেজ সহ্য করুন	1500 V AC 1 মিনিটের জন্য
প্রতিরোধের সাথে যোগাযোগ করুন	5 mΩ এর কম
অন্তরণ প্রতিরোধের	500 MΩ এর চেয়ে বেশি
মিলনের স্থায়িত্ব	≥3,000 চক্র
অপারেটিং তাপমাত্রা	-40°C থেকে +105°C
শিখা প্রতিরোধের	UL94 V-0
হাউজিং এবং অন্তরণ	উচ্চ কর্মক্ষমতা ইঞ্জিনিয়ারিং প্লাস্টিক
যোগাযোগ উপাদান	স্বর্ণ-ধাতুপট্টাবৃত তামা খাদ
সীল উপাদান	সিলিকন
তালিকাভুক্ত সার্টিফিকেশন	ইউএল, সিকিউসি

জলরোধী কর্মক্ষমতা এবং সংযোগ কাঠামো

IP68-রেটেড ঘেরটি ধুলো-আঁটসাঁট সুরক্ষা এবং সংজ্ঞায়িত পরীক্ষার শর্তে জল প্রবেশের প্রতিরোধ প্রদান করে। সিলিকন সিলিং উপাদানগুলি সংযোগকারীর জলরোধী কাঠামোর অংশ গঠন করে, যখন ধাতব বাদাম সামঞ্জস্যপূর্ণ মিলনের উপাদানগুলির মধ্যে যান্ত্রিক সংযোগ প্রদান করে।

M12 UL Waterproof Cable Connector waterproof structure

ঢালাই তারের গঠন সংযোগকারী প্রান্তে পৃথক তারের প্রয়োজন হ্রাস করে। এর 4.0-8.0 মিমি তারের ব্যাসের পরিসর সামঞ্জস্যপূর্ণ তারের সমাবেশগুলিকে মিটমাট করে, যখন চারটি পিন কনফিগারেশন বিভিন্ন সার্কিট লেআউট সমর্থন করে।

সরবরাহকৃত স্পেসিফিকেশন একটি আনম্যাটেড সংযোগকারী ইন্টারফেসের জন্য একটি পৃথক IP68 রেটিং স্থাপন করে না।

অ্যাপ্লিকেশন

আউটডোর লাইটিং সিস্টেম:উন্মুক্ত পরিবেশে অপারেটিং আলোক সরঞ্জামের জন্য ছাঁচ করা তারের সংযোগ।
শিল্প অটোমেশন:সামঞ্জস্যপূর্ণ যন্ত্রপাতি এবং নিয়ন্ত্রণ সরঞ্জাম জন্য বৈদ্যুতিক সংযোগ.
যান্ত্রিক সরঞ্জাম:কম্প্যাক্ট বৃত্তাকার সংযোগকারী প্রয়োজন সরঞ্জামের জন্য তারের সমাবেশ।
সৌর ফটোভোলটাইক সরঞ্জাম:সামঞ্জস্যপূর্ণ অক্জিলিয়ারী বৈদ্যুতিক সংযোগ.
যোগাযোগ সরঞ্জাম:সামঞ্জস্যপূর্ণ সংকেত বা পাওয়ার সার্কিটের জন্য তারের সংযোগ।

উপলব্ধ পিন কনফিগারেশন বিভিন্ন তারের ব্যবস্থা সমর্থন করে, যখন কাস্টমাইজ করা তারের দৈর্ঘ্য বিভিন্ন সরঞ্জাম লেআউট মিটমাট করে।

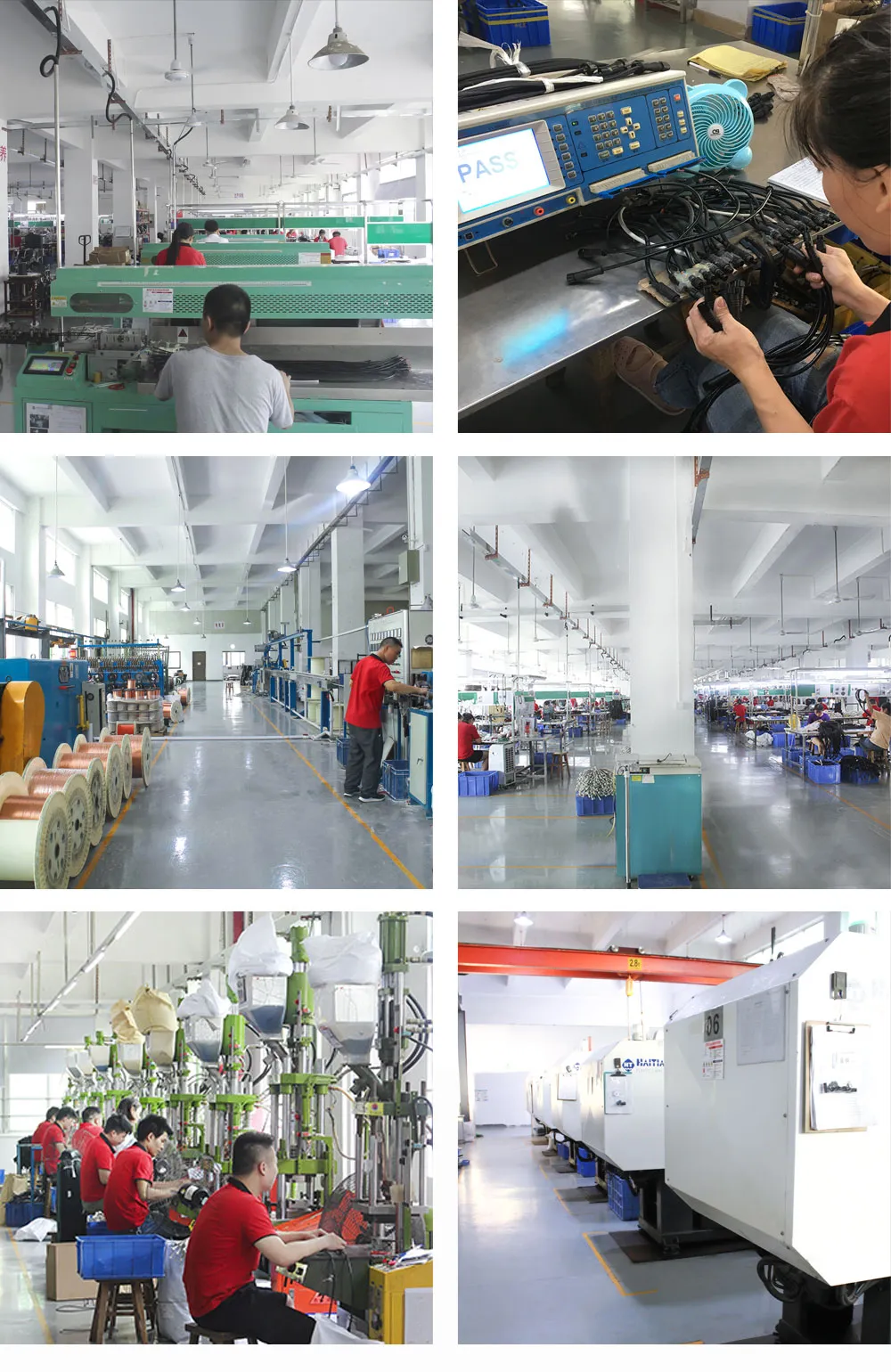

HuaYi-FaDa-এর উৎপাদন ক্ষমতা

ShenZhen 2 IN 1 টেকনোলজি কোং, লিমিটেড 2009 সালে প্রতিষ্ঠিত হয়েছিল এবং HuaYi-FaDa ব্র্যান্ডের অধীনে জলরোধী সংযোগকারী এবং তারের বিকাশ, উত্পাদন এবং বিক্রয়ে বিশেষজ্ঞ।

কোম্পানিটি প্রায় 200 জন কর্মচারী এবং 8,000 m² এর বেশি কারখানার জায়গার রিপোর্ট করে। এর উত্পাদন সংস্থানগুলির মধ্যে রয়েছে:

ছাঁচ প্রক্রিয়াকরণ:অভ্যন্তরীণ ছাঁচ উন্নয়ন এবং মেশিন সুবিধা.
ইনজেকশন ছাঁচনির্মাণ:উল্লম্ব এবং অনুভূমিক ইনজেকশন ছাঁচনির্মাণ মেশিন.
তারের প্রক্রিয়াকরণ:তারের এক্সট্রুশন, স্বয়ংক্রিয় কাটিং এবং স্ট্রিপিং সরঞ্জাম।
টার্মিনাল প্রক্রিয়াকরণ:বৈদ্যুতিক টার্মিনাল সমাবেশের জন্য সরঞ্জাম।
যথার্থ যন্ত্র:সিএনসি মিলিং, গ্রাইন্ডিং এবং স্পার্ক মেশিনিং সুবিধা।
পণ্য উন্নয়ন:কাস্টমাইজড ওয়াটারপ্রুফ সংযোগকারী এবং তারের সমাবেশের জন্য একটি স্বাধীন R&D দল।

এই উত্পাদন সংস্থান প্লাস্টিক উপাদান উত্পাদন, তারের প্রক্রিয়াকরণ, টুলিং, এবং ধাতু অংশ মেশিনিং কভার.

UL সার্টিফিকেশন এবং উপাদান বিশেষ উল্লেখ

SQ12 সিরিজটি UL এবং CQC সার্টিফিকেশন সহ তালিকাভুক্ত। এর হাউজিং উপাদান একটি নির্দিষ্ট UL94 V-0 শিখা-প্রতিরোধের শ্রেণীবিভাগ বহন করে এবং কন্টাক্ট পিনগুলি সোনার ধাতুপট্টাবৃত তামার খাদ ব্যবহার করে। এই উপাদান এবং সার্টিফিকেশন বিশদ বৈদ্যুতিক সরঞ্জাম অ্যাপ্লিকেশনের জন্য প্রযুক্তিগত মূল্যায়ন সমর্থন করে।

সংযোগকারীর IP68 রেটিং ধুলো এবং জল প্রবেশের সুরক্ষার সাথে সম্পর্কিত, যখন UL সার্টিফিকেশন প্রযোজ্য শংসাপত্র দ্বারা আচ্ছাদিত প্রয়োজনীয়তাগুলির সাথে সম্পর্কিত। RoHS সম্মতি সরবরাহকৃত মডেল-নির্দিষ্ট শংসাপত্রের বিবরণে তালিকাভুক্ত নয়।

M12 UL Waterproof Cable Connector certification

কাস্টমাইজেশন, নমুনা, এবং ডেলিভারি

HuaYi-FaDa জলরোধী সংযোগকারী এবং তারের সমাবেশগুলির জন্য OEM এবং ODM পরিষেবাগুলি অফার করে৷

তারের কাস্টমাইজেশন:তারের ধরন এবং দৈর্ঘ্য।
নমুনা প্রাপ্যতা:এককালীন মূল্যায়নের জন্য অংশ সংখ্যা প্রতি তিনটি বিনামূল্যে নমুনা; শিপিং খরচ পৃথক.
উত্পাদন নেতৃত্ব সময়:সাধারণত অর্ডার প্লেসমেন্টের 2-3 সপ্তাহ পরে, স্টক এবং অর্ডারের প্রয়োজনীয়তা সাপেক্ষে।
এক্সপ্রেস শিপিং:DHL, UPS, FedEx, বা TNT, 2-7 দিনের আনুমানিক ট্রানজিট সময় সহ।
বাল্ক পরিবহন:বড় চালানের জন্য সমুদ্রের মালবাহী।

HuaYi-FaDa M12 UL জলরোধী কেবল সংযোগকারী চারটি পিন কনফিগারেশনে কাস্টমাইজযোগ্য তারের সমাবেশ, IP68 সুরক্ষা, গোল্ড-প্লেটেড পরিচিতি এবং সামঞ্জস্যপূর্ণ শিল্প ও বহিরঙ্গন সরঞ্জামগুলির জন্য নির্দিষ্ট বৈদ্যুতিক রেটিং সহ উপলব্ধ।
