সংযোগ নকশা এবং মেরু বিকল্প

সংযোগকারী সোল্ডারিং ছাড়া সরাসরি তারের সমাপ্তির জন্য স্ক্রু টার্মিনাল ব্যবহার করে। এর সোজা বৃত্তাকার কাঠামো বৈদ্যুতিক পরিচিতি, তারের এন্ট্রি এবং সিলিং উপাদানগুলিকে একত্রিত করে। এটা অন্তর্গতস্ক্রু সংযোগকারীএর মধ্যে সিরিজUL সংযোগকারীপরিসীমা

মেরু কনফিগারেশন 2-পিন, 3-পিন, 4-পিন এবং 5-পিন
তারের পরিসীমা 14-18 AWG
তারের ব্যাস 6.0-12.0 মিমি
সংযোগ পদ্ধতি ক্ষেত্রের সমাবেশ জন্য স্ক্রু সমাপ্তি
হাউজিং রঙ কালো
মডেল উপাধি PG13

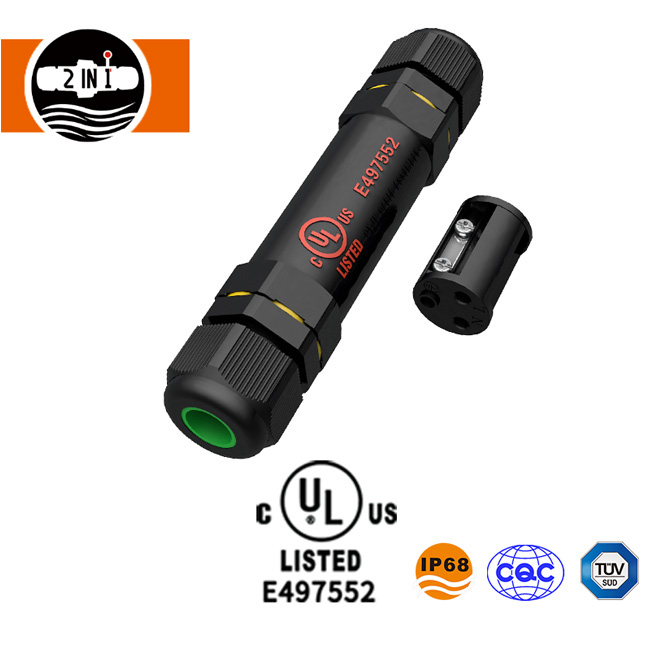

UL Listed Waterproof Connector With Screw Termination structure — স্ক্রু টার্মিনাল এবং সিলিকন sealing সঙ্গে সোজা বৃত্তাকার গঠন

বৈদ্যুতিক এবং যান্ত্রিক বিশেষ উল্লেখ

প্যারামিটার	স্পেসিফিকেশন
পণ্যের নাম	উল তালিকাভুক্ত জলরোধী সংযোগকারী স্ক্রু সমাপ্তি সঙ্গে
মডেল	PG13
সুরক্ষা রেটিং	IP68
রেট করা বর্তমান	6-10 ক
অপারেটিং ভোল্টেজ	500 V AC RMS
ভোল্টেজ সহ্য করুন	1500 V AC, 1 মিনিট
প্রতিরোধের সাথে যোগাযোগ করুন	5 mΩ এর কম
অন্তরণ প্রতিরোধের	500 MΩ এর চেয়ে বেশি
মিলনের স্থায়িত্ব	≥3,000 চক্র
অপারেটিং তাপমাত্রা	-40°C থেকে +105°C
শিখা রেটিং	UL94 V-0
তারের পরিমাপক যন্ত্র	14-18 AWG
তারের ব্যাস	6.0-12.0 মিমি
যোগাযোগ উপাদান	নিকেল-ধাতুপট্টাবৃত তামার খাদ
হাউজিং এবং অন্তরণ	উচ্চ কর্মক্ষমতা ইঞ্জিনিয়ারিং প্লাস্টিক
সীল উপাদান	সিলিকন

উপাদান এবং সুরক্ষা বৈশিষ্ট্য

হাউজিং এবং অন্তরণ

হাউজিং এবং ইনসুলেটেড উপাদানগুলি ইঞ্জিনিয়ারিং প্লাস্টিক ব্যবহার করে, শিখা প্রতিরোধের জন্য নির্দিষ্ট করা UL94 V-0 সহ।

পরিবাহী পরিচিতি

নিকেল-ধাতুপট্টাবৃত তামা-খাদ পরিচিতি কন্ডাক্টরের মধ্যে বৈদ্যুতিক সংযোগ প্রদান করে। নির্দিষ্ট যোগাযোগ প্রতিরোধ 5 mΩ এর নিচে, যখন নিরোধক প্রতিরোধ 500 MΩ অতিক্রম করে।

সিলিং উপাদান

সিলিকন সীল জলরোধী কাঠামোর অংশ গঠন করে। উল্লিখিত IP68 রেটিং সংজ্ঞায়িত পরীক্ষার শর্তে ধুলো এবং জল প্রবেশের সুরক্ষার সাথে সম্পর্কিত।

UL Listed Waterproof Connector With Screw Termination sealing parts — ইঞ্জিনিয়ারিং-প্লাস্টিকের হাউজিং, নিকেল-ধাতুপট্টাবৃত পরিচিতি এবং সিলিকন সীল

অ্যাপ্লিকেশন সামঞ্জস্য

স্ক্রু টার্মিনেশন সহ UL তালিকাভুক্ত জলরোধী সংযোগকারীটি বৈদ্যুতিক সমাবেশগুলির জন্য যেখানে স্ক্রু-টার্মিনাল ওয়্যারিং এবং পরিবেশগত সিলিং প্রয়োজন।

আউটডোর আলো

সামঞ্জস্যপূর্ণ আলো ইনস্টলেশনের বৈদ্যুতিক সংযোগ.
শিল্প অটোমেশন

সামঞ্জস্যপূর্ণ নিয়ন্ত্রণ ব্যবস্থা এবং সরঞ্জাম জন্য তারের.
যন্ত্রপাতি

ক্ষেত্র-সংযুক্ত বৈদ্যুতিক সমাবেশগুলির জন্য সংজ্ঞায়িত কেবল-প্রবেশের মাত্রা প্রয়োজন।
সৌর যন্ত্রপাতি

অক্জিলিয়ারী বৈদ্যুতিক সংযোগ যেখানে ভোল্টেজ, বর্তমান, এবং পরিবেশগত প্রয়োজনীয়তা সংযোগকারীর বৈশিষ্ট্যের সাথে মেলে।
যোগাযোগ সরঞ্জাম

সামঞ্জস্যপূর্ণ সরঞ্জাম সমাবেশে সংযোগ.

সার্টিফিকেশন এবং কমপ্লায়েন্স যাচাই

সংযোগকারীটি UL, TUV, এবং CQC শংসাপত্রের সাথে নির্দিষ্ট করা হয়েছে, RoHS সম্মতিও তালিকাভুক্ত। এর IP68 রেটিং সংজ্ঞায়িত পরীক্ষার অবস্থার অধীনে ধুলো এবং জল প্রবেশের বিরুদ্ধে সুরক্ষা নির্দিষ্ট করে, যখন UL সার্টিফিকেশন প্রযোজ্য পণ্য সুরক্ষা প্রয়োজনীয়তার সাথে সম্পর্কিত।

UL TUV CQC certificates of the waterproof connector — UL, TUV, CQC সার্টিফিকেট এবং RoHS সম্মতি

HuaYi-FaDa উৎপাদন ক্ষমতা

ShenZhen 2 IN 1 টেকনোলজি কোং, লিমিটেড 2009 সালে প্রতিষ্ঠিত হয়েছিল এবং জলরোধী সংযোগকারী এবং তারের R&D, উত্পাদন এবং বিক্রয়কে কেন্দ্র করে। কোম্পানিটি প্রায় 200 জন কর্মচারী এবং 8,000 m² এর বেশি কারখানার জায়গার রিপোর্ট করে।

2009 প্রতিষ্ঠিত
~200 কর্মচারীদের
8,000 m²+ কারখানার জায়গা
7+ বছর OEM সরবরাহ

এর উৎপাদন সুবিধার মধ্যে রয়েছে:

ছাঁচ প্রক্রিয়াকরণ এবং ইনজেকশন ছাঁচনির্মাণ কর্মশালা.
তারের এক্সট্রুশন এবং হার্ডওয়্যার প্রক্রিয়াকরণ কর্মশালা।
স্বয়ংক্রিয় কাটিং, স্ট্রিপিং, তার-অঙ্কন, এবং টার্মিনাল-প্রসেসিং সরঞ্জাম।
সিএনসি মিলিং, গ্রাইন্ডিং এবং স্পার্ক মেশিনিং সরঞ্জাম।
কাস্টমাইজড ওয়াটারপ্রুফ সংযোগকারী এবং তারের জন্য স্বাধীন R&D।

আমাদের পণ্যগুলি প্রসবের আগে 100% পরিদর্শন করে, কিছু পণ্য দুই বা তিনবার পরীক্ষিত। এটি আমফেনল, ফিলিপস (সিগনিফাই) এবং ওএসআরএএম-এর সাথে জড়িত সাত বছরেরও বেশি OEM সরবরাহের অভিজ্ঞতার প্রতিবেদন করে।

HuaYi-FaDa waterproof connector production equipment — ইন-হাউস ছাঁচনির্মাণ, এক্সট্রুশন, সিএনসি এবং টার্মিনাল-প্রসেসিং সরঞ্জাম

নমুনা, উত্পাদন লিড সময়, এবং কাস্টমাইজেশন

নমুনা:এককালীন মূল্যায়নের জন্য অংশ সংখ্যা প্রতি তিনটি বিনামূল্যে নমুনা; শিপিং খরচ অতিরিক্ত হয়.
স্ট্যান্ডার্ড লিড টাইম:অর্ডার প্লেসমেন্টের 2-3 সপ্তাহ পরে, স্টক এবং অর্ডারের প্রয়োজনীয়তা সাপেক্ষে।
কাস্টমাইজেশন:অঙ্কন এবং প্রযুক্তিগত বৈশিষ্ট্যের উপর ভিত্তি করে OEM/ODM সংযোগকারী ডিজাইন এবং প্যাকেজিং।
গুণমানের ওয়ারেন্টি:কোম্পানির তথ্যে বলা হয়েছে তিন বছর।
এক্সপ্রেস শিপিং:DHL, UPS, FedEx, বা TNT এর মতো পরিষেবাগুলির জন্য আনুমানিক ট্রানজিট সময় 2-7 দিন।
বাল্ক শিপিং:বৃহত্তর চালানের জন্য সমুদ্রের মালবাহী পাওয়া যায়।
